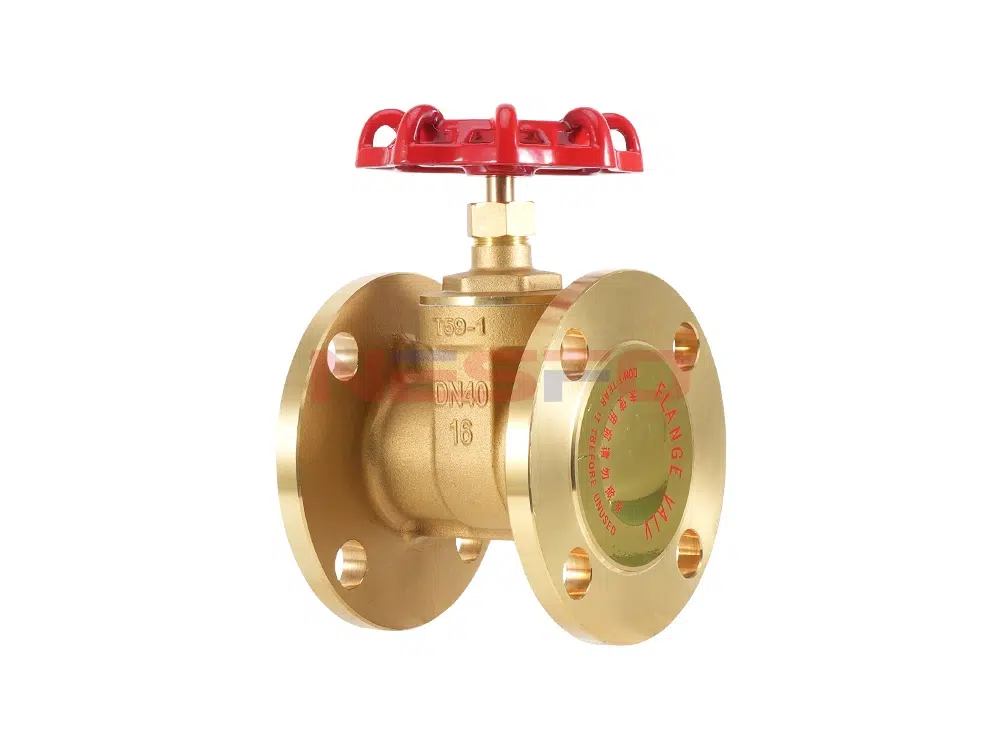

Z45W-16T valf gövdesi, esas olarak boru hattındaki ortam akışını kesmek veya düzenlemek için kullanılan pirinç dövme kalıplamadan yapılmıştır. Yapısı kompakt, zarif görünüm, üstün sızdırmazlık performansı, kullanımı kolay, çeşitli çalışma koşullarına uygulanabilir. Su koruma, ısıtma sistemi, inşaat, petrol, kimya, ilaç, elektrik enerjisi ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
Ürün Özellikleri
- Pirinç malzeme iyi korozyon direncine sahiptir ve su, yağ ve gaz gibi çok çeşitli ortamlar için uygundur.
- Valf gövdesinin içindeki orta kanal düz bir şekilde geçer, ortam düz bir hat akışına girer, akış direnci küçüktür.
- Kapı hareket yönü ortam akış yönüne diktir, daha az çaba ile açılır ve kapanır.
- Çok çeşitli çalışma koşulları için daha küçük yapı uzunlukları.
Ürün Parametresi
Ürün Modeli | Z45W-16T |
Valf gövde malzemesi | Pirinç |
Valf malzemesi | Pirinç |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, aşındırıcı olmayan sıvılar vb. |
Uygulanabilir sıcaklık | ≤120°C |

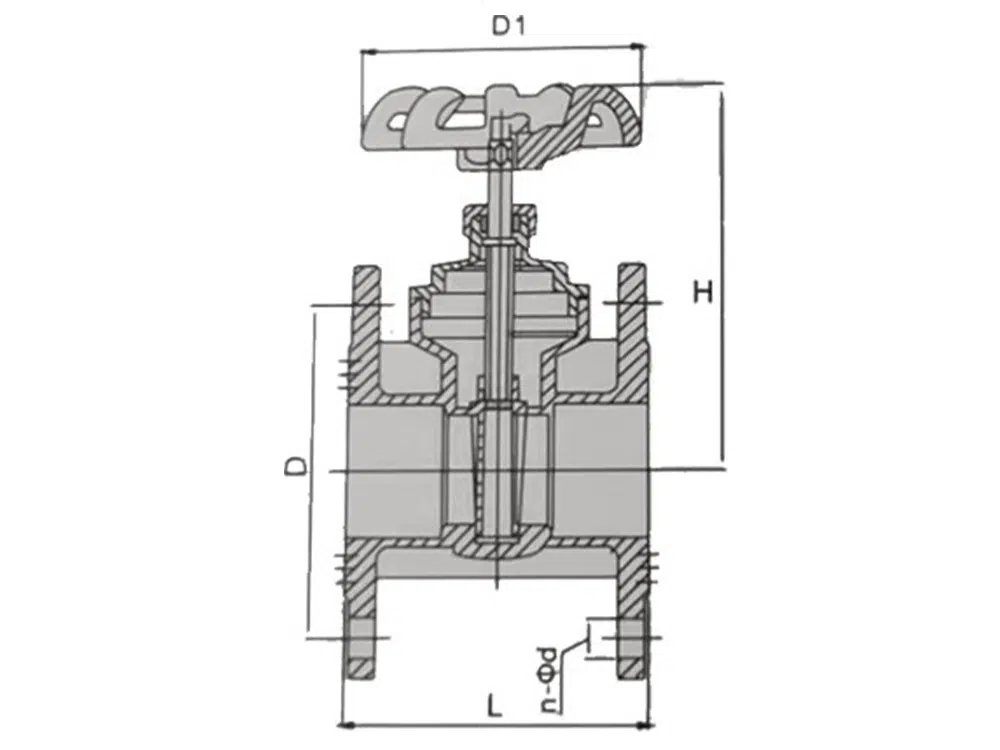

Ürün Boyut Referansı
bir cadde | L | D | H | D1 | n-Φd |
DN15 | 77 | 65 | 85 | 78 | 4-14 |
DN20 | 85 | 75 | 95 | 78 | 4-14 |
DN25 | 89 | 85 | 104 | 78 | 4-14 |
DN32 | 99 | 100 | 123 | 108 | 4-18 |
DN40 | 110 | 110 | 137 | 108 | 4-18 |
DN50 | 112 | 125 | 144 | 108 | 4-18 |
DN65 | 120 | 145 | 172 | 126 | 4-18 |
DN80 | 135 | 160 | 189 | 145 | 8-18 |
DN100 | 152 | 180 | 234 | 180 | 8-18 |
DN125 | 150 | 210 | 400 | 240 | 8-18 |
DN150 | 172 | 240 | 440 | 240 | 8-23 |
DN200 | 223 | 295 | 550 | 300 | 12-23 |
DN250 | 256 | 355 | 610 | 400 | 12-25 |
DN300 | 287 | 410 | 670 | 400 | 12-25 |
