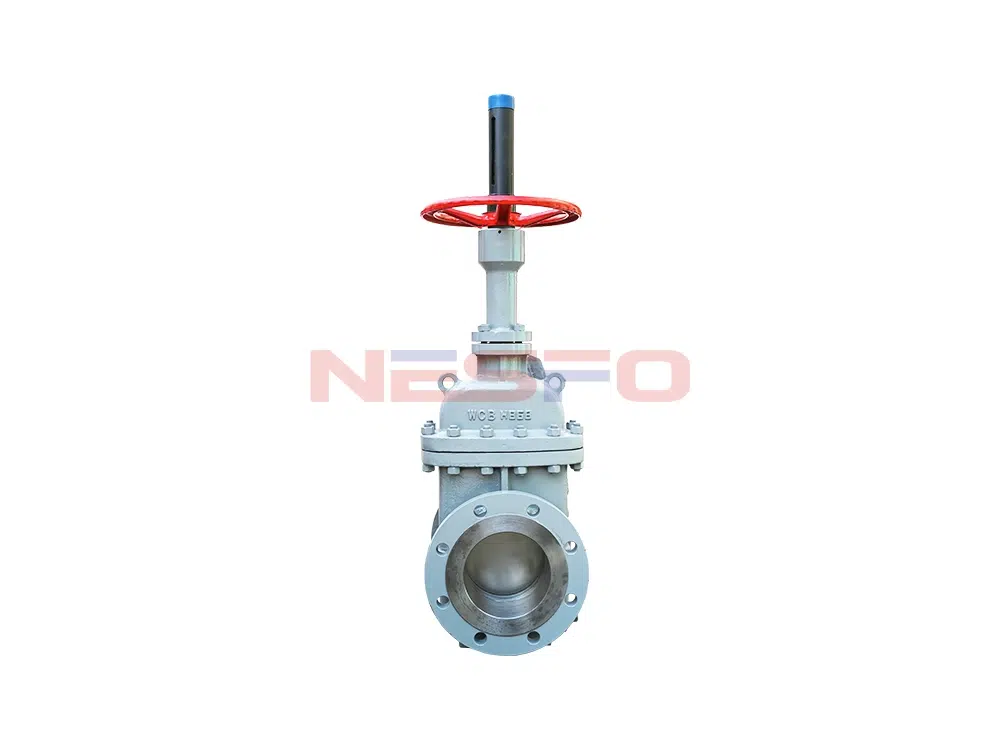

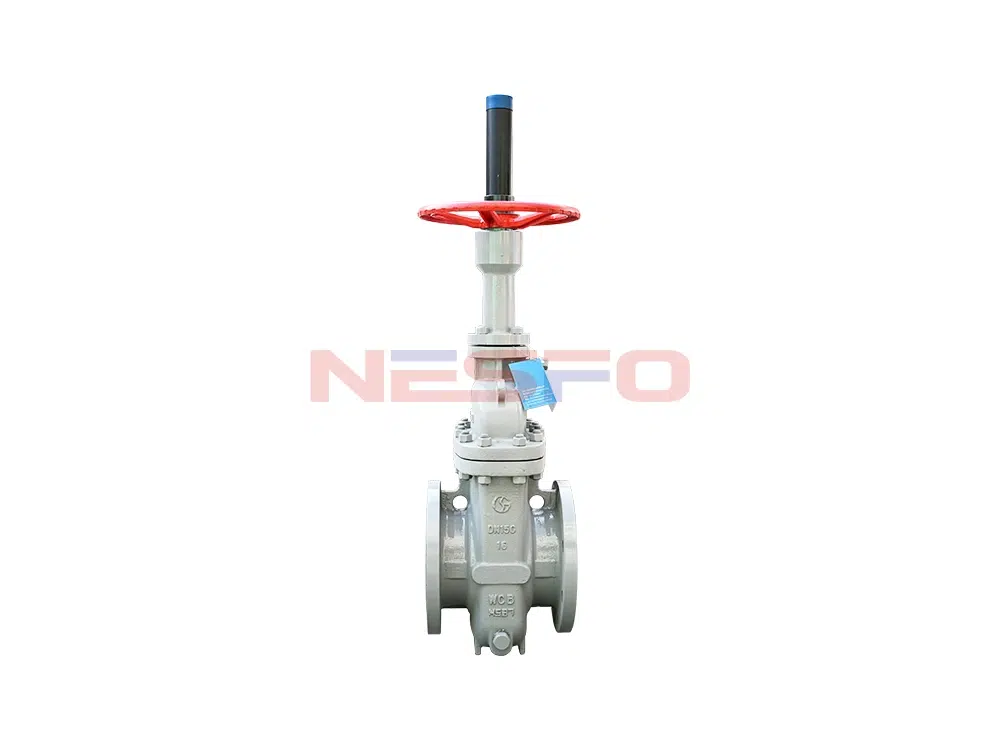

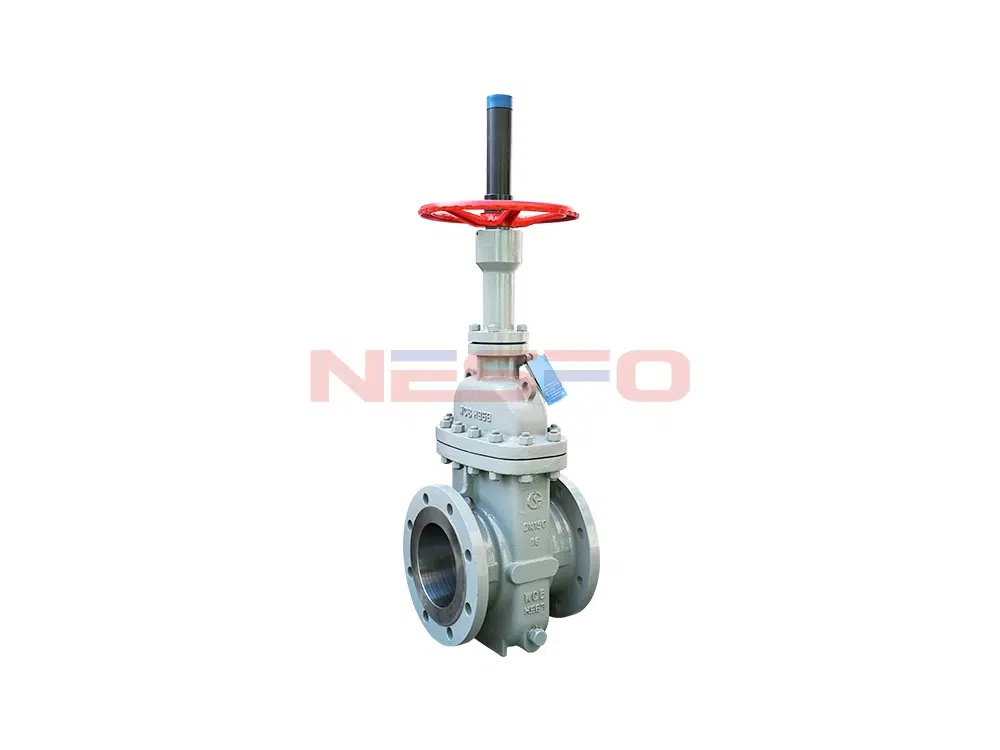

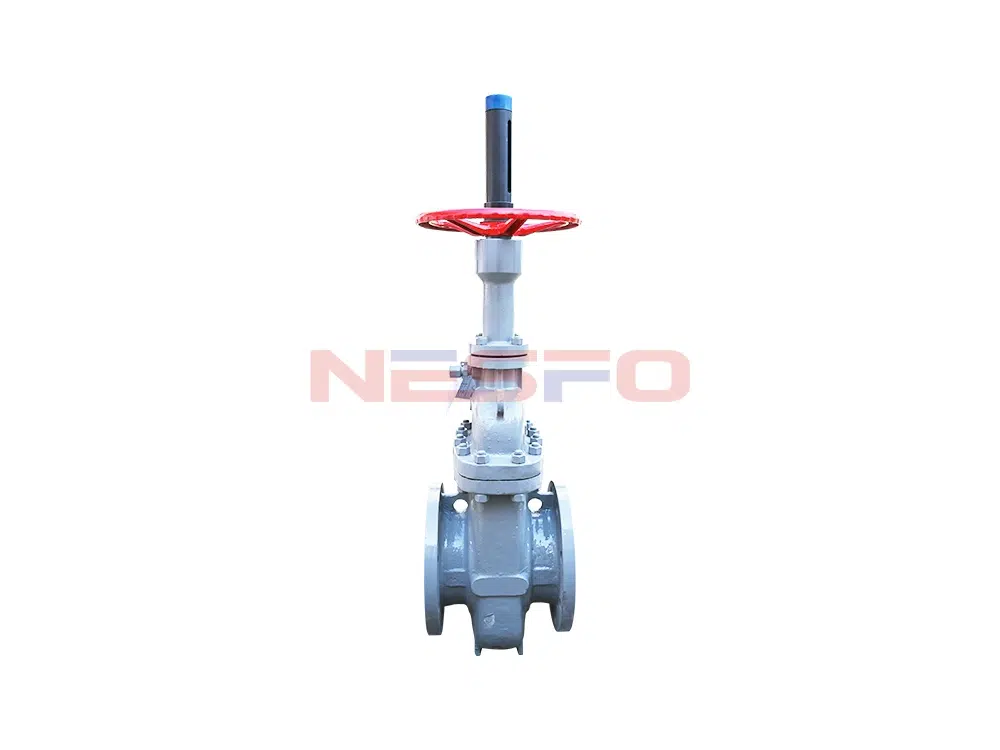

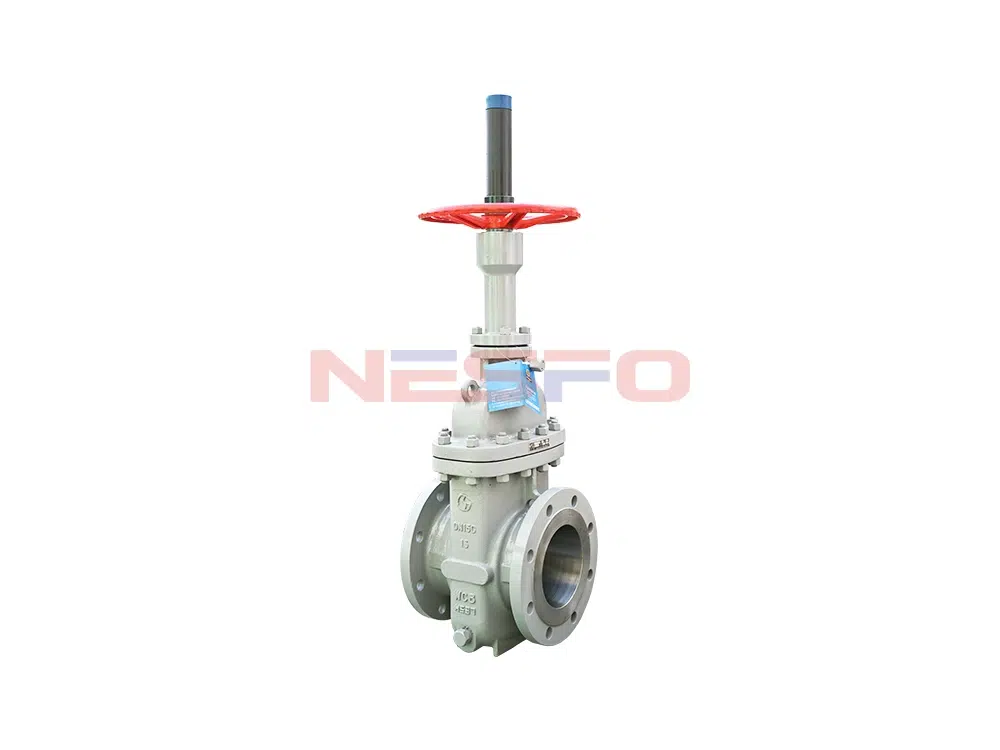

Pilot deliksiz Z43WF düz sürgülü vana, boru hattında temizlenmeden kullanılır, yapısı benzersizdir, saha kısıtlamalarına tabi değildir, herhangi bir açıda monte edilebilir. Kılavuz deliksiz plakalı sürgülü vana, kapatma elemanı için paralel kapılara sahip bir tür sürgülü vanadır; bu, tek bir kapı veya bir destek mekanizmasına sahip bir çift kapı olabilir ve kapının valf yuvasına sıkıştırma kuvveti, yüzer kapıya veya yüzer yuvaya etki eden orta basınç tarafından kontrol edilir.
Ürün Özellikleri
- Kapı ve yuva, çift sızdırmazlık sağlamak için özel teknoloji, sprey kaynaklı karbür ve PTFE ile işlenir. Ve gres enjekte edilebilir yardımcı sızdırmazlık çift koruma, sızdırmazlık daha güvenilir, daha uzun hizmet ömrü.
- Bu vana, kapak ve gövde ile güvenilir sızdırmazlık sağlamak için benzersiz bir üçlü ayarlanabilir salmastra yapısına sahiptir.
- Pilot delikli düz plakalı sürgülü vanalar bir bilye tarafından temizlenmesi gereken boru hatlarında, pilot deliksiz düz plakalı sürgülü vanalar ise bir bilye tarafından temizlenmesi gerekmeyen boru hatlarında kullanılır.
- Vana gövdesi boşluğu içindeki basınç yükseldiğinde, vana yatağı aşırı basıncı boşaltmak için otomatik olarak eğilebilir.
- Şanzıman yapısı vananın esnek olmasını sağlar ve açma ve kapama torku sıradan vanaların sadece 1/3-1/2'si kadardır.
- Plakalı sürgülü vana hızlı açılır ve kapanır, tampon yapısı ile darbesiz açılır ve kapanır, pnömatik, manuel dönüşüm yapısı yeni, esnek, rahat ve güvenilir bir işlemdir.
- Düz sürgülü vananın düzenlenmesi, pompa istasyonu çıkışı ve boru hattındaki ortamı düzenlemek, ortamı düzenlemek ve kesmek için diğer ihtiyaçlar için uygundur.
Ürün Parametresi
Ürün Modeli | Z43WF-16C |
Valf gövde malzemesi | dökme çelik |
Nominal basınç | ≤1,6Mpa |
Uygulanabilir ortam | Su, petrol, gaz, vb. |
Uygulanabilir sıcaklık | ≤120°C |

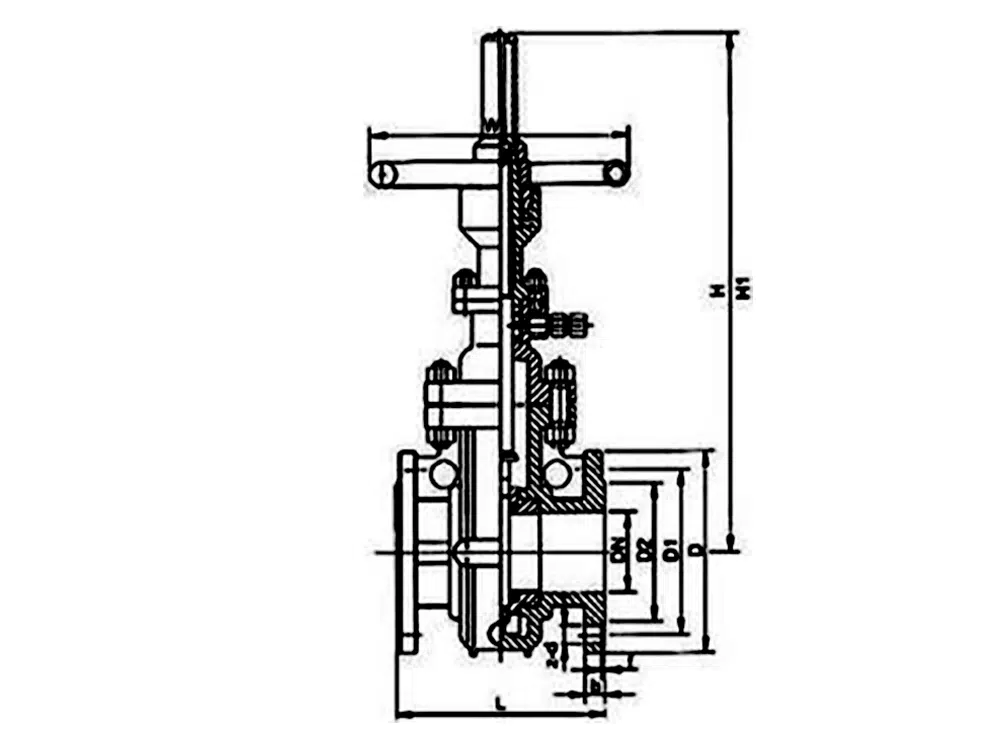

Ürün Boyut Referansı
DN | L | D | D1 | D2 | b-f | z-d |
40 | 165 | 150 | 110 | 84 | 18-2 | 4-18 |
50 | 178 | 165 | 125 | 99 | 20-2 | 4-18 |
65 | 190 | 185 | 145 | 118 | 20-2 | 4-18 |
80 | 203 | 200 | 160 | 132 | 20-2 | 8-18 |
100 | 229 | 220 | 180 | 156 | 22-2 | 8-18 |
125 | 254 | 250 | 210 | 184 | 22-2 | 8-18 |
150 | 267 | 285 | 240 | 211 | 24-2 | 8-22 |
200 | 292 | 340 | 295 | 266 | 24-2 | 12-22 |
250 | 330 | 405 | 355 | 319 | 26-2 | 12-26 |
300 | 356 | 460 | 410 | 370 | 28-2 | 12-26 |
350 | 381 | 520 | 470 | 429 | 30-2 | 16-26 |
400 | 406 | 580 | 525 | 480 | 32-2 | 16-30 |
450 | 432 | 640 | 585 | 548 | 40-2 | 20-30 |
500 | 457 | 715 | 650 | 609 | 44-2 | 20-33 |
600 | 508 | 840 | 770 | 720 | 54-2 | 20-36 |
